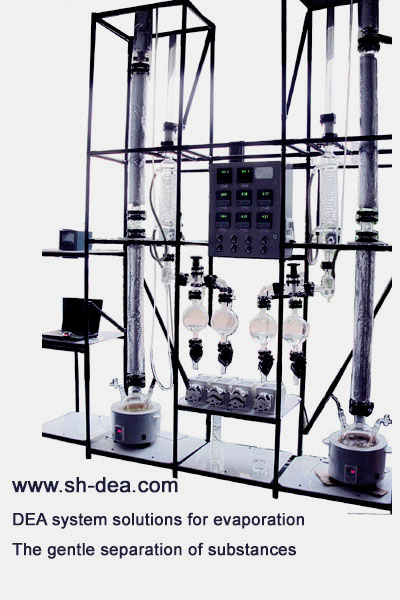

实验型精馏塔特点

1．分离浓度高，在合适的操作条件下，可以分离浓度达到PPM级别。
2．塔体结构精简，适合于量少、贵重的物料分离。
3．回流比控制精确，有利于实验调节的摸索。
4．温度控制精确，更利于实验条件的调节。
5．可间歇精馏也可连续精馏

实验型精馏塔回流装置
1.磁控型主要技术参数：
原理：利用电磁铁通电时产生吸力，吸引分馏头牵引冷凝液左右摆动，产生回流与接收
回流比：1：99～99：1
回流比显示方式：数字式显示
2.计量泵控制回流主要技术参数：
原理：冷凝液用泵打入塔顶作为回流，湮流部分排出接收
回流比：控制并计量回流量
回流比显示方式：数字显示回流泵转速，并得出回流量

实验型精馏塔供热装置
1.油水浴锅主要技术参数：
材质：不锈钢内胆，外壳采用静电喷塑
容积：500ml，1000ml，2L，3L，5L，10L
控温范围：传热介质为水， 室温~99 ℃；传热介质为油，室温~199 ℃
温度波动： ± 1 ℃
加热功率：400W~1600W
温度显示方式：指针式恒温，数字式显示
2.数显电热套主要技术参数：
材质 ：无碱玻璃纤维绝缘，丝簧状 镍铬合金加热，采用智能PID线路控制
容积： 250ml，500ml，1000ml，2L，3L，5L，10L
控温范围： 室温~200 ℃
温度波动：± 5 ℃
加热功率：50W~随规格
温度显示方式：数字式显示恒温
3.定制软布式电热套主要技术参数：
材质 ：无碱玻璃纤维绝缘，丝簧状 镍铬合金加热，采用智能PID线路控制
容积： 250ml，500ml，1000ml，2L，3L，5L，10L
控温范围： 室温~300 ℃
温度波动：± 1 ℃
加热功率：300W~1100W
控温原理：内镶K型热电欧测量温度信号传输到温控仪表，温控仪表PID控制SSR来实现电热套是否加热，从而达到设定温度
温度显示方式：数字式显示

实验型精馏塔保温装置
1.普通保温
保温形式：内层陶瓷纤维棉带包覆，中间层玻璃纤维棉覆盖，外层铝皮包覆
保温效果：阻止精馏柱热量散失
2.真空镀银保温（适用于JB-30）
保温形式：内层陶瓷纤维棉带包覆，中间层玻璃纤维棉覆盖，外层铝皮包覆
保温效果：有效阻止精馏柱热量散失
3.夹套流体保温（适用于不锈钢材质或JB-30）
保温形式：精馏柱采取双层夹套，夹套内通导热油/水
保温效果：有效阻止精馏柱热量散失，并给精馏段伴热
控温范围：传热介质为水， 室温~99 ℃；传热介质为油，室温~199 ℃
4.电热套伴热保温
保温形式：内层包覆电热带，陶瓷纤维棉包裹电热带，中间层玻璃纤维棉覆盖，外层铝皮包覆
保温效果：有效阻止精馏柱热量散失，并可依据精馏段温度梯度效应不同的精馏段设置不同的伴热温度
控温范围：室温～200℃
温度波动：± 1 ℃
加热功率：300W/米（精馏段直径不同略微有差异）
控温原理：内镶K型热电欧测量温度信号传输到温控仪表，温控仪表PID控制SSR来实现电热套是否加热，从而达到设定温度
温度显示方式：数字式显示

实验型精馏塔真空系统
1.台式水环真空泵主要技术参数：
电机功率：180W
抽气速率：40L/Min
极限真空度：3500pa
进气口径：Φ 8
真空连接：Φ 10*14真空优质管
2.二级旋片真空泵主要技术参数：
电机功率：370W
抽气速率：4L/s
极限真空：50Pa
进气口径： Φ 16
真空连接方式：Φ 16*30真空优质管
3.真空机组主要技术参数：
前级泵：旋片真空泵
主泵：罗茨真空泵
整机功率：1.65KW
抽气速率：30L/s
极限真空：≤5Pa
进气口径： Φ 25
真空连接方式：不锈钢管道

真空/压力系统测量
1.指针式压力表
测量范围：-0.1MPa～0.5MPa（依据表型确定）
测量精度：指针显示系统相对真空度及系统的相对压力
2.封闭式U型真空计
测量范围：100Pa～7/20KPa
测量精度：± 100Pa
3.麦氏真空计
测量范围：0.1Pa～650Pa
测量精度：± 1Pa
4.电阻真空计
测量范围：0.1Pa～100000Pa
测量精度：± 0.1Pa/± 10Pa/ ± 100Pa（不同测量段精度不同）

实验型精馏塔填料
1.玻璃弹簧填料
规格：∮4*4
理论板数：15～20块/米
材质：GG-17
2.散装θ环填料
规格：∮2.5*2.5～∮5*5
理论板数：随规格
材质：S316L
3.陶瓷环填料
规格：∮3*3
理论板数：5～10块/米
材质：陶瓷
